Installation d’une pompe à chaleur : votre tableau électrique est-il prêt ?

Remplacer une chaudière au fioul par une pompe à chaleur exige de vérifier l’installation électrique avant la pose. La PAC ajoute un appareil puissant, souvent placé dehors, qui doit recevoir une alimentation électrique stable, protégée et indépendante des autres circuits.

Un tableau ancien n’est pas automatiquement à remplacer. Un électricien à Metz contrôle son état, la place disponible, la puissance disponible et le parcours du câble. Ce diagnostic permet de prévoir les travaux avant l’intervention du chauffagiste et d’éviter une mise en service reportée.

Pourquoi la chaudière fioul ne prépare pas forcément l’alimentation de la PAC

Une chaudière fioul utilise de l’électricité pour le brûleur, le circulateur et la régulation. Son circuit est généralement peu chargé. Une pompe à chaleur, elle, alimente un compresseur, des ventilateurs, une carte électronique et, selon le modèle, un appoint électrique ou une résistance de dégivrage.

La puissance thermique annoncée par le fabricant ne correspond pas à la consommation électrique de la PAC. Il faut relever la puissance absorbée maximale, l’intensité nominale et les consignes de protection inscrites sur la notice technique. Ces données déterminent le câble, le disjoncteur pompe à chaleur et le raccordement.

Une PAC air-eau peut fonctionner en monophasé 230 V ou en triphasé 400 V. Le choix dépend du modèle et de sa puissance, jamais d’une préférence de chantier. Dans une maison équipée en triphasé, il faut aussi vérifier l’équilibre des phases pour éviter les déclenchements intempestifs.

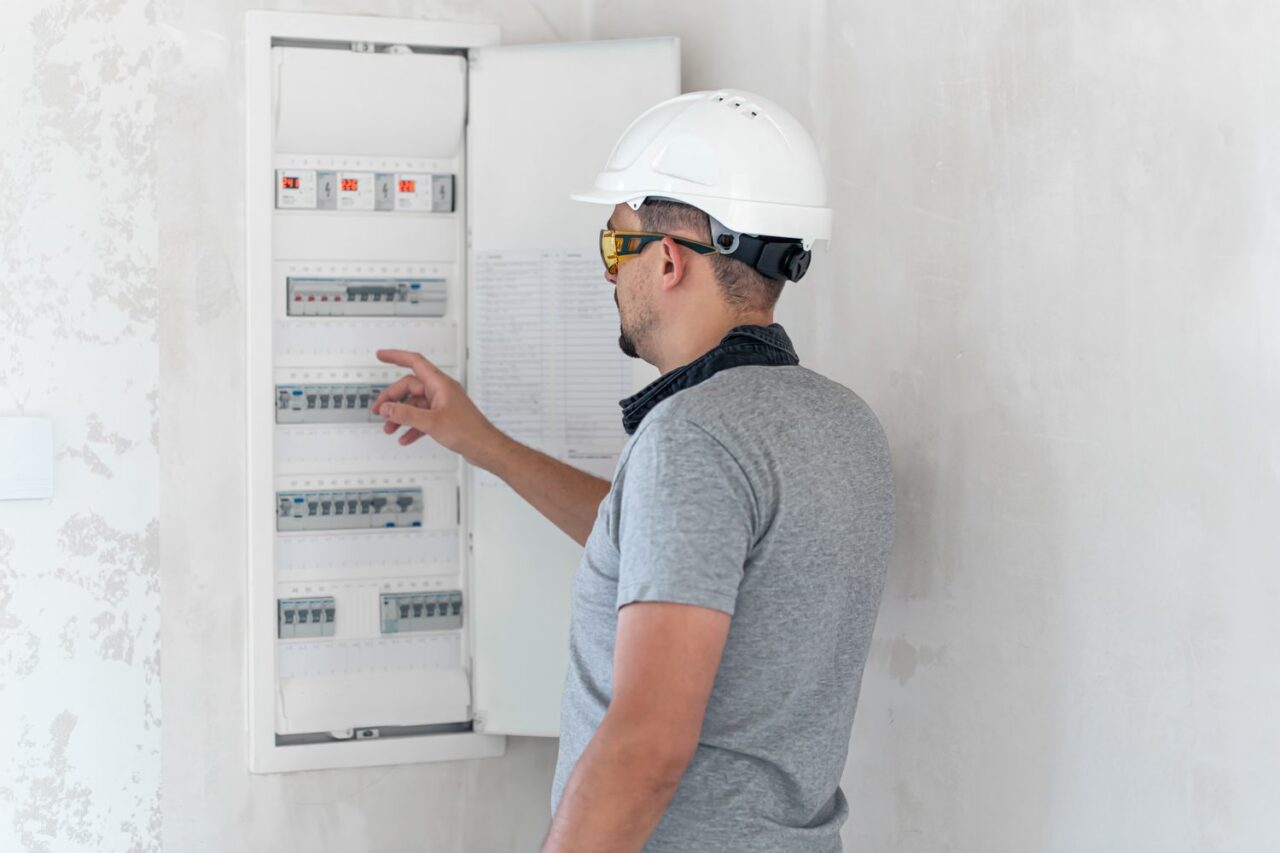

Le diagnostic du tableau électrique avant la pose

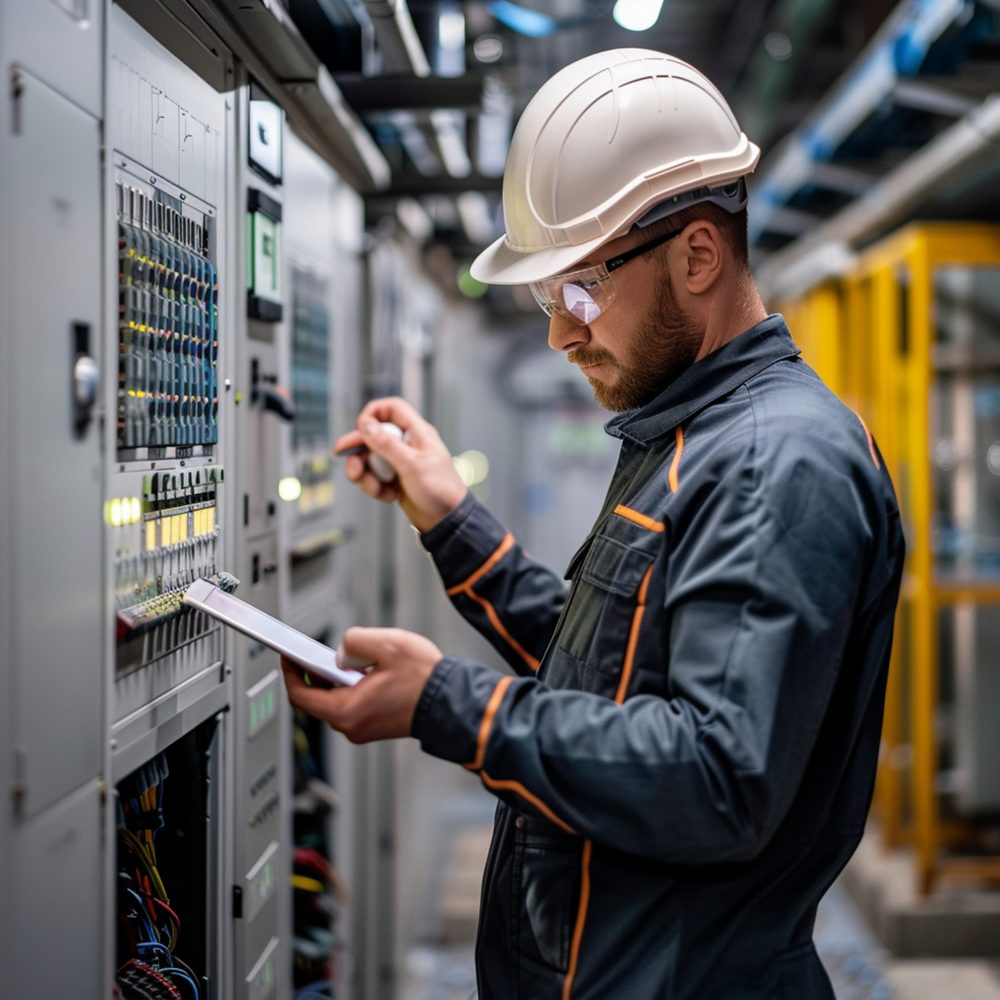

Le contrôle commence par le tableau électrique : présence d’interrupteurs différentiels, état des borniers, repérage des circuits, réserve modulaire et absence de traces d’échauffement. Un coffret saturé, des fils mal serrés ou des protections anciennes appellent une intervention avant l’installation de la pompe à chaleur.

La protection pompe à chaleur comprend un circuit dédié, raccordé depuis le tableau, avec une protection différentielle et un disjoncteur adaptés. Le calibre et le type de ces appareils suivent les indications du constructeur, l’intensité de l’équipement et les règles de la norme NF C 15-100. Le schéma électrique de la PAC fait foi.

• Vérifier la puissance souscrite et le réglage du disjoncteur de branchement.
• Identifier le régime monophasé ou triphasé de l’habitation et de la PAC.
• Mesurer le trajet entre le tableau, l’unité extérieure et le module intérieur.
• Contrôler la terre, les liaisons, les différentiels et l’état général du coffret.
• Recenser les gros usages simultanés : cuisson, ballon d’eau chaude, borne IRVE, sèche-linge ou atelier.

Dans une installation vieillissante, la PAC peut révéler des défauts déjà présents : conducteurs sans gaine, tableau sans différentiel 30 mA ou circuits sans repérage. Une mise en sécurité d’une installation électrique ancienne peut suffire si le reste du réseau est sain. La rénovation complète se décide après contrôle, pas sur la seule date de la maison.

Dimensionner l’alimentation électrique de la PAC et l’abonnement

La puissance compteur électrique doit couvrir les appels de puissance réels du logement. On additionne les équipements susceptibles de fonctionner ensemble, puis on tient compte de leur usage. Une PAC qui démarre pendant que le four, les plaques et la recharge d’un véhicule électrique sont actifs peut dépasser un abonnement trop juste.

Une maison chauffée au fioul disposait souvent d’un abonnement de 6 ou 9 kVA. Ce niveau peut convenir à certains projets, mais aucun chiffre ne s’applique à toutes les maisons. La plaque signalétique de la PAC, l’appoint électrique et les habitudes du foyer permettent d’établir un bilan crédible.

Un délesteur peut couper temporairement des usages non prioritaires lorsque la puissance appelée approche la limite de l’abonnement. Il ne compense ni un câble sous-dimensionné ni un tableau défaillant. Il peut toutefois éviter d’augmenter la puissance souscrite lorsque le bilan montre des pointes rares et identifiées.

Le câble de l’alimentation électrique PAC se dimensionne selon l’intensité, sa longueur, son mode de pose et la chute de tension admissible. Une liaison de plusieurs dizaines de mètres vers le jardin peut exiger une section supérieure à celle d’un raccordement court. L’électricien prévoit aussi une coupure de proximité si le fabricant et la configuration l’exigent.

Quels travaux électriques prévoir avant de déposer la chaudière fioul ?

Le scénario le plus simple consiste à créer un départ dédié depuis un tableau en bon état, puis à poser une protection adaptée et un câble jusqu’à l’unité concernée. Le passage peut emprunter une gaine existante si elle est disponible, accessible et correctement dimensionnée. Une gaine séparée protège le câble contre les chocs, l’humidité et les travaux futurs.

Si le tableau manque de place, l’ajout d’un petit coffret divisionnaire près de la zone technique peut être pertinent. Cette solution limite les modifications sur le tableau principal et facilite le repérage. Elle doit rester alimentée et protégée dans des conditions conformes, avec des connexions accessibles.

1. Demander au chauffagiste la référence exacte de la PAC et sa notice de raccordement.
2. Faire vérifier le tableau, la terre, l’abonnement et le trajet de câble avant la commande finale.
3. Réaliser les passages de gaines, percements et protections électriques avant la pose des unités.
4. Raccorder, repérer le nouveau circuit et tester les protections avant la mise en service.

Une rénovation électrique chauffage demande une coordination simple : le chauffagiste définit l’appareil et ses besoins, l’électricien prépare l’alimentation et les protections. Pour un câble qui traverse un garage, un sous-sol ou une extension, les méthodes de gainage électrique en rénovation évitent les saignées inutiles et les conducteurs exposés.

Cas particuliers : triphasé, appoint électrique et équipements connectés

Avec un compteur triphasé, une PAC triphasée utilise les trois phases selon son raccordement. Une PAC monophasée peut aussi être installée, mais elle charge une seule phase. L’électricien compare alors la répartition des autres circuits afin de respecter l’intensité disponible sur chaque phase.

Le triphasé mérite une analyse précise lorsque la maison comporte un atelier, une pompe de relevage ou une borne de recharge. Retrouvez les points de contrôle dans ce guide du tableau électrique triphasé. Un simple changement de PAC peut conduire à rééquilibrer certains départs existants.

L’appoint électrique intégré à certaines PAC peut augmenter fortement la demande ponctuelle. Sa puissance et son paramétrage doivent être connus avant le calcul de l’abonnement. Un ballon d’eau chaude thermodynamique, une VMC, des volets ou une gestion domotique se raccordent sur leurs circuits propres ; ils ne doivent jamais être repris sur le départ de la PAC.

Installation pompe à chaleur et tableau électrique : les points à retenir

Le tableau peut accepter une pompe à chaleur s’il dispose de protections adaptées, d’une réserve suffisante et d’une alimentation compatible avec l’appareil choisi. Le circuit de l’ancienne chaudière fioul ne doit pas être réemployé sans vérification. Un départ dédié constitue la base d’une installation fiable.

À Metz et en Moselle, anticiper ce diagnostic avant les travaux réduit les modifications de dernière minute. Préparez la notice de la PAC, une photo nette du tableau et vos principaux usages électriques. L’électricien pourra chiffrer une solution adaptée, du simple ajout de circuit à la remise à niveau ciblée du tableau.
