Gainage électrique en rénovation : la méthode complète pour passer vos câbles aux normes

Vous attaquez la rénovation de votre installation électrique et le passage des câbles vous semble être le morceau le plus pénible du chantier ? C’est normal. Le gainage électrique en rénovation, c’est cette étape ingrate où il faut creuser des murs anciens, contourner des poutres mal placées, traverser des cloisons en plâtre dont on ignore l’épaisseur. Pourtant, mal réalisée, cette phase peut tout faire dérailler : refus du Consuel, risque incendie, impossibilité d’ajouter un circuit plus tard.

Bonne nouvelle, il existe une méthode claire. Avec le bon type de gaine, le bon diamètre, et trois techniques de passage adaptées à vos murs, vous pouvez tirer toute votre installation proprement, même dans une maison ancienne en pierre. Voici comment procéder, étape par étape, avec les vrais coûts du marché et les pièges qu’on vous cache rarement.

Ce que la norme NF C 15-100 impose vraiment pour le gainage en rénovation

Avant de creuser quoi que ce soit, un point réglementaire. La norme NF C 15-100, plus précisément son article 526.2, encadre strictement l’utilisation des gaines lors d’une rénovation électrique. Sa logique est simple : tout câble noyé dans une cloison, un mur ou un plancher doit être protégé par un conduit. Cette obligation vise un seul objectif, protéger les habitants contre les chocs électriques et les départs de feu.

Avant de commencer votre rénovation électrique, il est essentiel de bien comprendre votre schéma électrique maison pour planifier efficacement le passage des câbles.

La nuance importante concerne la différence entre fil et câble. Un fil rigide (type H07V-U) doit obligatoirement passer dans une gaine, sans exception. Un câble électrique gainé d’usine (type R2V) bénéficie déjà d’une enveloppe isolante, et la norme autorise sa pose sans gaine supplémentaire dans certains cas précis : les vides de construction (faux plafonds, planchers techniques, cloisons à doublage), à condition que le câble ne soit pas accessible et qu’il chemine sans tension mécanique.

Dans la pratique, gainer reste recommandé même quand la norme l’autorise. Pourquoi ? Parce qu’une gaine permet de remplacer un câble défectueux dix ans plus tard sans casser le mur. Sans gaine, le moindre problème vous oblige à refaire la saignée. Le surcoût initial d’une gaine ICTA tourne autour de 0,60 € le mètre. Le coût d’une saignée refaite dans cinq ans, lui, dépasse facilement 80 € le mètre linéaire.

Le coût des gaines représente une part importante du budget global d’une rénovation électrique qu’il faut anticiper.

La règle des deux tiers, souvent négligée, mérite aussi votre attention. Une gaine ne doit jamais être remplie à plus d’un tiers de sa section transversale. Au-delà, vous ne pourrez plus tirer un fil supplémentaire le jour où vous voudrez ajouter une prise ou modifier votre installation. Cette marge n’est plus une obligation légale, mais elle vous épargnera bien des reprises.

ICTA, IRL ou gaine plate : choisir le bon type selon votre chantier

Le marché propose trois familles principales de gaines pour la rénovation, et chacune répond à une situation précise. Faire le bon choix dès le départ vous évite de tout reprendre à mi-chantier.

La gaine ICTA (Isolant Cintrable Transversalement Annelé) reste la référence pour 90 % des rénovations. Souple, annelée, disponible en plusieurs diamètrès et couleurs, elle s’adapte aux saignées, aux faux plafonds, aux vides de cloison. Sa souplesse permet de contourner les obstacles internes du mur sans cassure. Elle se reconnaît à ses annelures régulières et son code couleur normalisé : gris pour les courants forts, vert pour les courants faibles, rouge pour les circuits spécialisés ou la sécurité.

La gaine IRL (Isolant Rigide Lisse) s’utilise en pose apparente ou semi-encastrée. Rigide, lisse à l’intérieur, elle facilite le tirage des fils mais ne tolère aucune courbure serrée. On la retrouve principalement dans les garages, sous-sols, locaux techniques, là où l’esthétique compte moins que la robustesse mécanique. Son installation demande des coudes préfabriqués pour chaque angle, ce qui rallonge le temps de pose.

La gaine plate, type FACILOfil ou FACILOflex chez le fabricant Courant, est la grande oubliée des particuliers. Son épaisseur de 12 mm seulement lui permet de passer dans des espaces qu’une ICTA classique de 20 mm ne franchirait jamais : derrière un doublage thermique de 40 mm, dans une dalle de ravoirage, sous un plancher technique. Pour la même capacité de remplissage qu’une ICTA, elle offre une mise en œuvre nettement plus facile dans les zones contraintes des maisons anciennes. Son seul défaut, un prix supérieur d’environ 30 % à la gaine annelée standard.

Quel diamètre de gaine pour quels câbles : le tableau qui évite les erreurs

Le diamètre de gaine se choisit en fonction du nombre et de la section des conducteurs. Sous-dimensionner, c’est se condamner à galérer pendant le tirage et compromettre l’évolutivité de l’installation. Sur-dimensionner systématiquement gaspille de la place dans la saignée et complique le rebouchage.

Voici les correspondances utilisées par les électriciens professionnels, conformes à la règle du tiers de section.

Une habitude utile : prévoyez systématiquement le diamètre supérieur quand le tracé comporte plus de deux coudes. Chaque coude majore la résistance au tirage d’environ 20 %, et un parcours qui paraissait simple sur le plan devient infranchissable dans le mur.

Les cinq techniques de passage selon le type de mur

Toutes les techniques de gainage en rénovation se ramènent à cinq grandes méthodes. Le choix dépend de la nature du mur, de l’épaisseur disponible, et du résultat esthétique recherché.

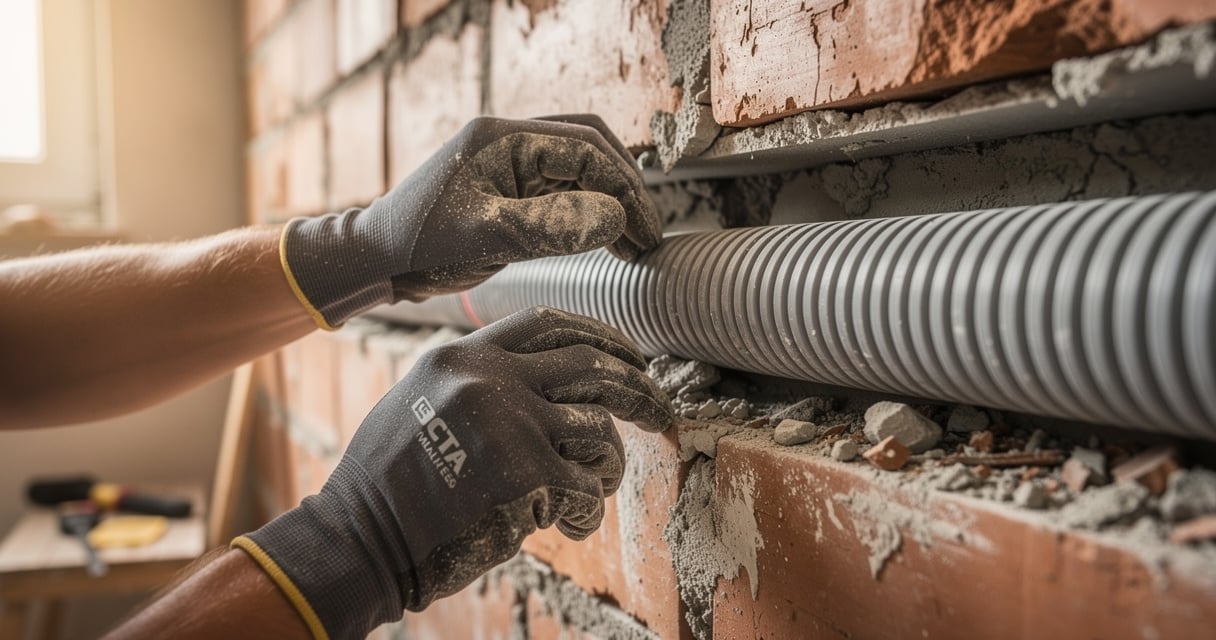

La saignée encastrée reste la solution la plus propre pour un mur en plâtre, en brique creuse ou en parpaing. On trace au crayon le tracé de la gaine, on creuse une rainure de 2 à 3 cm de profondeur avec une rainureuse électrique, puis on cale la gaine à l’aide de pinces de fixation tous les 50 cm. La saignée se rebouche ensuite au plâtre ou au mortier-colle. Profondeur maximale : un tiers de l’épaisseur du mur. Sur une cloison standard de 7 cm, ne descendez jamais sous 2,5 cm. Au-delà, vous fragilisez la structure.

Le passage dans le doublage thermique convient aux logements rénovés avec une isolation par l’intérieur. La gaine chemine dans l’épaisseur de l’isolant (laine de verre, polystyrène, laine de bois), derrière la plaque de plâtre. Aucune saignée, pas de poussière, gain de temps considérable. C’est ici que la gaine plate prend tout son sens, surtout quand le doublage fait moins de 60 mm.

Le passage par les faux plafonds descend les câbles depuis l’étage ou depuis les combles. On tire la gaine horizontalement dans le faux plafond, puis on perce une descente verticale dans la cloison jusqu’à la prise ou l’interrupteur. Cette méthode évite toute saignée dans le séjour ou les chambres, à condition que le faux plafond existe déjà ou soit posé dans le cadre de la rénovation.

Le passage par les plinthes électriques offre une alternative quand on refuse de toucher aux murs. Les plinthes à goulotte intègrent un compartiment pour les câbles, posé en applique le long du sol. Solution réversible, mais visible. À privilégier dans les locations, les rénovations légères ou les pièces secondaires comme un bureau ou une dépendance.

Le passage par le sol, enfin, sert principalement aux liaisons vers le tableau divisionnaire ou aux circuits du rez-de-chaussée. La gaine se loge dans la dalle de ravoirage avant la pose du parquet flottant ou du carrelage. Réservée aux chantiers où le sol est démonté ou en cours de coulage.

Sur les murs en pierre des maisons anciennes, deux options. Si l’épaisseur dépasse 30 cm, le passage par le sol et la remontée verticale derrière une plinthe ou dans un coffre habillé restent les choix raisonnables. Saigner une pierre dure relève du parcours du combattant et fragilise la maçonnerie.

L’outillage qui fait la différence sur un chantier de rénovation

Un gainage propre dépend autant du geste que de l’outil. Voici la liste minimale pour ne pas perdre de temps sur le chantier.

• Une rainureuse électrique (et non un simple disqueuse) pour les saignées dans le placo, la brique ou le parpaing. Elle creuse deux traits parallèles d’un coup, on évacue le matériau au burin. Comptez 200 à 400 € à l’achat, ou 40 € par jour en location.
• Un perforateur SDS avec mèches béton de 25 et 40 mm pour percer les traversées de mur et de plancher. Indispensable dès qu’on traverse une dalle ou un mur porteur.
• Une aiguille tire-fil de 15 ou 25 mètrès, métallique ou en nylon. C’est l’outil qui fait passer le fil pilote dans la gaine, puis qui sert à tirer les conducteurs. Préférez une aiguille en fibre de verre, plus rigide et plus durable que les modèles en plastique souple.
• Du lubrifiant pour câbles (type Polywater J) à appliquer sur les fils avant le tirage. Réduit la friction de 70 %, indispensable sur les longueurs supérieures à 8 mètrès ou les parcours avec coudes.
• Des pinces de fixation ou colliers Atlas adaptés au diamètre de gaine, espacés tous les 33 cm sur les parcours horizontaux, tous les 50 cm en vertical.
• Une caméra d’inspection endoscopique, accessoire devenu abordable (40 à 80 €), qui permet de vérifier le cheminement de la gaine à l’intérieur des cloisons creuses, repérer un obstacle, ou contrôler l’absence de pliure.
• Un détecteur de métaux et de tension pour scanner le mur avant chaque saignée. Vous éviterez les rencontres désagréables avec une canalisation cuivre ou un câble existant sous tension.

La méthode pas à pas pour passer le câble dans la gaine

Une fois la gaine posée, reste à y faire passer les conducteurs. Cette étape paraît anodine, elle concentre pourtant la plupart des galères de fin de chantier.

Première règle, ne tirez jamais à sec sur une longueur supérieure à 5 mètrès. Le lubrifiant à câbles enduit les conducteurs et divise la force de tirage par trois. Appliquez-le sur les 30 premiers centimètrès, c’est suffisant pour qu’il se répartisse pendant le tirage.

Deuxième règle, travaillez à deux. Une personne pousse les fils côté arrivée, l’autre tire l’aiguille côté départ. Le coordination est essentielle sur les parcours coudés, où une seule personne ne parvient jamais à compenser la résistance.

La procédure standard se déroule ainsi. Faites passer l’aiguille tire-fil dans la gaine vide, d’un bout à l’autre. Si la gaine contient déjà des fils, conservez-en un comme aiguille de récupération. Côté tirage, formez une boucle solide avec les fils à tirer, scotchez l’ensemble très serré à l’extrémité de l’aiguille en lissant le scotch dans le sens du tirage pour éviter les accroches. Côté pousse, déroulez les bobines de fil et accompagnez leur entrée dans la gaine sans à-coup. Tirez progressivement, sans saccade. Si la résistance devient anormale, arrêtez et cherchez la cause. Forcer abîme la gaine et risque de bloquer définitivement le passage.

Les longueurs problématiques commencent vers 12 mètrès avec plus de trois coudes. Au-delà, prévoyez une boîte de dérivation intermédiaire pour fractionner le tirage. C’est plus de travail au début, mais infiniment plus simple que de tout reprendre.

Les sept erreurs qui plombent un chantier de gainage en rénovation

Certaines maladresses reviennent systématiquement. Les connaître, c’est déjà les éviter.

1. Mélanger les courants forts et les courants faibles dans la même gaine. La norme l’interdit, et les interférences électromagnétiques perturbent les signaux téléphone, internet, antenne. Une gaine grise pour le 230 V, une gaine verte pour la box et le téléphone.
2. Sous-dimensionner les gaines de liaison vers le tableau. Trois ans après, vous voudrez ajouter une borne de recharge ou un circuit pour le bureau. Si la gaine de descente est en ICTA 16 mm, c’est foutu. Prévoyez du 25 ou 32 mm.
3. Oublier la mise à la terre dans le tirage. Sur un circuit prises, le fil vert/jaune fait partie des trois conducteurs obligatoires. Tirer deux fils en pensant le rajouter plus tard, c’est se condamner à recommencer.
4. Saigner trop profond un mur porteur. Sur un mur de 20 cm en béton armé, une saignée à 5 cm de profondeur peut atteindre les aciers de structure. Restez sous le tiers de l’épaisseur et préférez une descente verticale plutôt qu’une rainure horizontale.
5. Négliger les passe-câbles aux extrémités. À l’entrée et à la sortie de chaque boîte d’encastrement, un passe-câble plastique protège le fil contre les arêtes coupantes du métal ou du plastique. Cinq centimes par passe-câble, des années de tranquillité.
6. Tirer trop de fils dans une gaine étroite. Au-delà du tiers de section, le tirage devient impossible et l’évolutivité nulle. Mieux vaut une gaine de plus que trois fils en trop.
7. Reboucher trop tôt les saignées. Avant de plâtrer, faites une continuité électrique avec le multimètre sur chaque conducteur. Un fil sectionné par un coup de pioche se découvre toujours après le rebouchage, jamais avant.

Combien coûte un gainage électrique en rénovation : les vrais prix 2026

Le budget gainage représente entre 15 et 25 % du coût total d’une rénovation électrique complète. Voici les fourchettes constatées sur le marché français.

Pour une rénovation complète d’un appartement de 80 m², comptez environ 350 à 500 mètrès de gaine, soit un budget gainage de 5 000 à 9 000 € selon les techniques retenues. Sur une maison ancienne en pierre, ajoutez 30 à 50 % au prix moyen, les difficultés de saignée et les contournements augmentant sensiblement le temps de pose.

Le tarif horaire d’un électricien certifié Qualifelec oscille entre 45 et 75 € de l’heure selon les régions, hors déplacement. Île-de-France et grandes métropoles tirent les prix vers le haut. La fourniture, elle, reste similaire d’une région à l’autre, à 10 % près.

Si vous réalisez vous-même le gainage avant l’intervention d’un électricien pour le raccordement et la mise en service, vous économisez 40 à 60 % du poste main d’œuvre. Une condition : l’électricien doit pouvoir contrôler votre travail avant le rebouchage. Prévenez-le en amont et laissez les saignées ouvertes jusqu’à sa visite.

Questions fréquentes sur le gainage électrique en rénovation
