Installation store banne électrique : du disjoncteur au branchement du moteur

Poser un store banne motorisé, ce n’est pas vraiment du bricolage classique. La partie mécanique se rapproche d’un volet roulant fixé en façade, mais la partie électrique relève d’un circuit spécialisé soumis à la norme NF C 15-100. Entre le calibre du disjoncteur, le choix de la gaine, l’étanchéité du raccordement et la connectique sur le moteur, chaque étape conditionne la sécurité de l’ensemble et la longévité du matériel.

Cet article reprend pas à pas l’installation électrique d’un store banne, du tableau jusqu’au moteur Somfy ou autre, avec les références précises de la norme, le dimensionnement du matériel et les pièges à éviter au moment du raccordement. L’objectif : permettre à un particulier averti de comprendre ce que doit faire l’électricien, et à un poseur de respecter les règles de l’art sur la partie courant.

Pourquoi le store banne relève d’un circuit électrique spécialisé

Un store banne motorisé n’est pas une simple prise extérieure qu’on raccorderait au passage. La norme NF C 15-100, dans sa partie 10.1.3.4, classe ce type d’équipement parmi les circuits spécialisés. Au même titre que la machine à laver, le four ou le lave-vaisselle, le store doit donc disposer de sa propre ligne dédiée, partant directement du tableau électrique et protégée par un disjoncteur qui lui est réservé.

Cette exigence n’a rien d’arbitraire. Le moteur tubulaire d’un store banne consomme entre 200 et 500 watts selon les modèles, et son démarrage provoque un pic d’intensité bref mais réel. Le partager avec une prise existante exposerait le circuit à des déclenchements intempestifs, voire à des échauffements si plusieurs charges fonctionnaient en même temps. La ligne dédiée règle le problème.

Autre point que beaucoup oublient : le store banne se trouve en extérieur. Le raccordement subit pluie, gel, variations thermiques. La norme impose donc un indice de protection adapté pour l’ensemble du chemin de câble situé hors du logement, généralement IP55 au minimum pour les boîtiers de dérivation, IP65 si le boîtier est exposé directement à la pluie battante.

Ce que dit précisément la NF C 15-100

L’extrait du tableau 10.1 de la norme est limpide : un store banne motorisé doit être protégé par un disjoncteur magnéto-thermique dédié, lui-même placé en aval d’un interrupteur différentiel 30 mA de type AC ou A selon la nature de la charge. Pour un moteur classique sans variateur, le type AC suffit dans la plupart des installations résidentielles.

Le calibre du disjoncteur dépend de la puissance du moteur, mais dans 95 % des cas un 10 A convient parfaitement. Avec une motorisation qui plafonne à 500 W, l’intensité absorbée dépasse rarement 2,5 ampères, soit largement en dessous du seuil de déclenchement. Le câble associé est du 1,5 mm² section en H07V-U ou H07V-R, en montage 3G1,5 mm² (phase, neutre, terre).

Le choix du disjoncteur dédié est crucial pour la sécurité de l’installation.

Le matériel à prévoir avant de monter sur l’échelle

Une installation propre commence par la liste des fournitures, et autant la faire avant de débuter les travaux plutôt qu’en redescendant trois fois de l’échelle. Voici ce qu’il faut rassembler côté électrique, en plus du matériel de fixation mécanique du store lui-même.

• Un disjoncteur 10 A à clipser dans le tableau (Schneider, Legrand, Hager selon la marque déjà en place)
• 10 à 25 mètrès de câble rigide 3G1,5 mm² (à adapter selon la distance tableau-store)
• De la gaine ICTA diamètre 16 mm pour le cheminement intérieur
• Une boîte de dérivation étanche IP55 ou supérieur pour le raccordement extérieur
• Un presse-étoupe ou une sortie de câble étanche pour la traversée de mur
• Des bornes Wago à levier (référence 221) pour la connexion finale au moteur
• Du joint silicone neutre pour étanchéifier la traversée de mur

Côté outillage, prévoyez une perceuse à percussion avec foret béton diamètre 12 ou 14 pour la traversée de mur, un détecteur de tension sans contact pour vérifier la mise hors tension, un multimètre pour contrôler la continuité après raccordement, et bien sûr un VAT (vérificateur d’absence de tension) avant toute intervention sur le tableau.

Les mêmes précautions s’appliquent pour une installation électrique garage exposée aux intempéries.

Le moteur du store : tubulaire ou avec variateur

La grande majorité des stores bannes vendus dans le commerce sont équipés d’un moteur tubulaire Somfy, Cherubini ou Becker. Ces moteurs fonctionnent en 230 V monophasé, avec une commande filaire à 3 fils (montée, descente, neutre) ou une commande radio intégrée. Le choix entre les deux change radicalement le câblage en aval du store.

Avec un moteur radio, un seul câble d’alimentation 3G1,5 mm² suffit jusqu’au moteur. La commande se fait par télécommande, et l’ajout futur d’un capteur vent ou soleil reste possible sans nouveau câblage. C’est la solution la plus souple aujourd’hui, et celle que la quasi-totalité des poseurs professionnels privilégient.

Le moteur filaire, lui, demande un câble de commande supplémentaire entre l’interrupteur mural et le moteur. Cette solution se rencontre encore sur des installations anciennes ou dans des configurations très simples, mais elle perd du terrain face à la radio.

Choisir entre passage en façade et passage par les combles

C’est sans doute la décision la plus structurante du chantier, celle qui détermine la facilité du raccordement, son esthétique et sa maintenance future. Deux familles de solutions s’offrent à vous, avec leurs avantages et leurs limites.

Le passage par la façade

Cette option à le mérite d’être visible et donc facilement contrôlable. Le câble part du tableau intérieur, traverse le mur à hauteur du store, et arrive dans une boîte de dérivation étanche fixée à proximité immédiate du moteur. Le raccordement final se fait dans cette boîte, ce qui simplifie tout dépannage ultérieur : il suffit de l’ouvrir pour contrôler les connexions ou démonter le moteur.

Le piège classique avec ce type de pose, c’est le perçage. La règle d’or : toujours percer de l’extérieur vers l’intérieur, en inclinant légèrement le trou vers le haut côté extérieur. Cette inclinaison empêche l’eau de ruissellement de remonter le long du câble pour finir dans la cloison intérieure. Une simple goutte par jour suffit à dégrader l’isolation et à créer des traces d’humidité sur le mur.

Après le perçage, le joint silicone neutre vient combler l’espace entre le câble et la maçonnerie, des deux côtés du mur. Évitez le silicone acétique, qui contient de l’acide acétique et peut attaquer certains métaux de la boîte de dérivation à long terme.

Le passage par les combles

Quand la configuration s’y prête, le passage par les combles offre une meilleure protection du câblage. Le câble chemine dans la gaine ICTA depuis le tableau, monte dans les combles, et redescend ensuite vers le store par un perçage discret en haut de façade. La connexion finale reste à l’extérieur, dans une boîte étanche, mais elle se trouve nettement moins exposée que dans la première configuration.

L’inconvénient, c’est que toute intervention future demande un accès aux combles. Pour un changement de moteur ou un dépannage, cette contrainte peut allonger sensiblement le temps d’intervention. À noter également : si la boîte de dérivation se trouve à l’intérieur des combles, elle doit malgré tout être conforme aux règles, c’est-à-dire fermée et accessible. Les connexions volantes avec dominos électriques scotchés ou wagos suspendus ne sont pas tolérables, même hors de vue.

Le câblage étape par étape, du tableau au moteur

Cette section décrit le déroulé concret d’une installation, depuis la coupure générale jusqu’à la mise en service. L’ensemble représente entre trois et cinq heures de travail pour un électricien expérimenté, davantage pour un particulier méthodique.

Mise hors tension et préparation du tableau

Couper le disjoncteur de branchement (interrupteur général) avant toute intervention sur le tableau. Vérifier l’absence de tension avec le VAT sur la barre de distribution. Cette étape paraît évidente, mais elle reste la première cause d’accidents domestiques liés à l’électricité.

Identifier un emplacement libre dans le tableau, idéalement sur la même rangée qu’un interrupteur différentiel 30 mA déjà en place. Si toutes les rangées sont saturées, prévoir l’ajout d’un nouvel ID avec un peigne de raccordement adapté. Clipser le disjoncteur 10 A et raccorder les barres de phase et de neutre via les peignes horizontaux fournis avec le tableau.

Cheminement du câble jusqu’à la sortie de mur

Tirer le câble 3G1,5 mm² depuis le disjoncteur jusqu’au point de sortie en façade, en utilisant les chemins existants (gaines ICTA déjà en place, plinthes techniques, faux plafonds). Pour une installation neuve, prévoir une gaine dédiée plutôt que de partager une gaine existante avec d’autres circuits, ce qui faciliterait toute évolution future.

À l’arrivée au mur extérieur, deux options. La première : utiliser une boîte d’encastrement avec sortie de câble étanche, posée à l’intérieur juste avant la traversée. La deuxième : raccorder directement dans la boîte de dérivation extérieure, en passant le câble dans un presse-étoupe assurant l’étanchéité. La seconde solution évite une boîte intérieure mais demande une exécution plus soignée au niveau du joint.

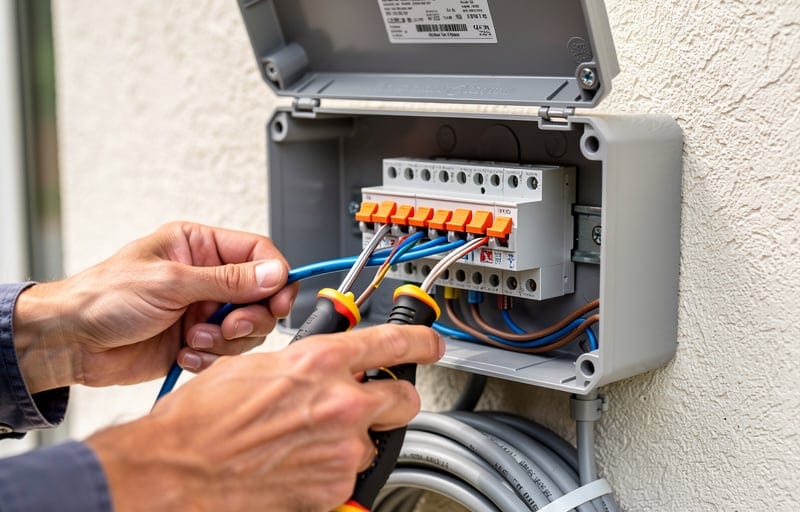

Raccordement à la boîte de dérivation extérieure

La boîte de dérivation fixée près du store reçoit trois conducteurs depuis le tableau (phase marron ou rouge, neutre bleu, terre vert/jaune) et trois conducteurs vers le moteur. Les bornes Wago 221 à levier sont l’idéal ici : elles acceptent indifféremment du fil rigide côté arrivée et du fil souple côté moteur, ce qui n’est pas le cas des dominos classiques qui supportent mal les câbles souples.

Le code couleur reste strict :

• Marron sur marron (phase)
• Bleu sur bleu (neutre)
• Vert/jaune sur vert/jaune (terre)

La terre n’est pas optionnelle, même si certains moteurs anciens fonctionnent sans. Le caisson métallique du store et le moteur lui-même doivent être reliés à la terre du logement pour évacuer toute fuite de courant en cas de défaut d’isolement.

Cordon souple jusqu’au moteur

Entre la boîte de dérivation et le moteur, on utilise le cordon souple d’origine fourni avec le store, ou un câble souple H05RN-F ou H05VV-F en 3G1,5 mm² si vous devez le remplacer. Prévoir une longueur de 1,5 mètre minimum, même si la distance est plus courte : cette réserve permet de descendre le moteur du tube sans devoir débrancher quoi que ce soit lors d’un dépannage. C’est une astuce qu’on retrouve aussi sur les volets roulants, et qui fait gagner un temps fou en SAV.

Tableau récapitulatif du matériel et des références normatives

Pour rassembler les informations dispersées dans l’article, voici le récapitulatif complet du dimensionnement standard pour un store banne résidentiel.

Ce tableau correspond à une installation standard. Pour un store de plus de 5 mètrès de large ou avec une motorisation supérieure à 800 W (rare en résidentiel), il faut recalculer le calibre du disjoncteur et éventuellement passer en 2,5 mm² de section.

Prix et durée d’installation par un professionnel

Faire poser l’installation électrique du store par un électricien coûte généralement entre 200 et 400 euros TTC selon la complexité du chantier. Ce tarif comprend la pose du disjoncteur dédié, le tirage du câble depuis le tableau, le perçage de façade, la mise en place de la boîte de dérivation étanche et le raccordement final au moteur.

Trois facteurs font varier ce prix à la hausse. La distance entre le tableau et le store : au-delà de 15 mètrès, le tirage de câble devient plus long et peut nécessiter de passer par des cloisons. La nature du mur extérieur : un mur en pierre de meulière ou un mur très épais demande un perçage plus délicat que sur de la brique creuse. Enfin, la configuration du tableau : s’il faut ajouter un interrupteur différentiel parce que tous les emplacements sont occupés, il faut compter 80 à 150 euros supplémentaires.

La durée moyenne du chantier électrique seul tourne autour de trois à quatre heures pour un professionnel équipé. Couplée à la pose mécanique du store, qui prend elle-même quatre à six heures, l’installation complète occupe une bonne journée.

Erreurs courantes à éviter au moment du raccordement

Les retours de SAV sur stores bannes mettent toujours les mêmes fautes en tête de liste. Trois en particulier reviennent encore et encore, et toutes peuvent être évitées avec un minimum d’attention au moment de la pose.

La première : la connexion volante dans les combles. Beaucoup pensent que cette zone non visible autorise un raccordement rapide avec deux dominos et du scotch d’électricien. C’est strictement interdit par la norme, et c’est aussi la cause la plus fréquente d’incidents (court-circuits, départs de feu). La boîte de dérivation est obligatoire dès qu’on assemble deux câbles.

La deuxième : l’absence de longueur de réserve sur le cordon moteur. Un cordon tendu au millimètre près lors de la pose se révèle un cauchemar dès qu’il faut intervenir sur le moteur. La règle simple : laisser systématiquement 1,5 mètre de mou, lové discrètement dans le caisson du store ou derrière la boîte de dérivation.

La troisième : le perçage horizontal de la traversée de mur. Sans l’inclinaison vers le haut côté extérieur, l’eau de pluie ruisselle le long du câble et finit par humidifier la cloison intérieure. Le problème n’apparaît parfois qu’au bout de plusieurs hivers, mais la réparation devient alors complexe (assèchement, traitement antifongique, reprise de l’enduit).

Foire aux questions sur le branchement d’un store banne

Faut-il un disjoncteur différentiel spécifique pour le store banne ?

Non, un interrupteur différentiel 30 mA standard de type AC suffit pour la plupart des moteurs tubulaires Somfy, Becker ou Cherubini. Le type A devient nécessaire uniquement si le moteur intègre une électronique de commutation susceptible de générer des courants continus de défaut, ce qui reste rare en résidentiel.

Peut-on raccorder le store sur une prise existante plutôt qu’au tableau ?

Non, la norme NF C 15-100 l’interdit. Le store banne motorisé est classé circuit spécialisé, il doit obligatoirement disposer de sa propre ligne depuis le tableau et de son propre disjoncteur. Brancher le moteur sur une prise existante expose au déclenchement intempestif du disjoncteur protégeant cette prise, et reste non conforme en cas de contrôle Consuel.

Quel calibre de disjoncteur pour un moteur de 600 W ?

Pour un moteur de 600 W sous 230 V monophasé, l’intensité nominale est d’environ 2,6 A. Un disjoncteur 10 A reste largement suffisant et représente le standard. Passer à un 16 A n’apporte rien et réduit même la protection en cas de défaut. Le câblage reste en 1,5 mm² de section pour cette puissance.

Le store banne doit-il être mis à la terre ?

Oui, sans exception. Le caisson métallique du store, les bras articulés et le moteur doivent être reliés à la terre du logement par le conducteur vert/jaune du câble d’alimentation. Cette mise à la terre évacue tout courant de défaut en cas de dégradation de l’isolement du moteur, et protège l’utilisateur contre les chocs électriques lors de la manipulation depuis l’extérieur.

Quelle distance maximale entre le tableau et le store ?

Pour un câblage en 1,5 mm² de section, on considère qu’au-delà de 30 mètrès la chute de tension devient sensible et risque d’altérer le fonctionnement du moteur, surtout au démarrage. Pour des distances supérieures, passer en 2,5 mm² permet de conserver une chute de tension inférieure aux 3 % réglementaires sans toucher au calibre du disjoncteur.

Faut-il un Consuel après pose du store banne ?

Le Consuel ne s’applique pas pour l’ajout d’un seul circuit sur une installation existante déjà conforme. En revanche, si la pose du store s’accompagne d’une rénovation électrique plus large (changement de tableau, modification du raccordement), une attestation Consuel devient obligatoire pour la remise sous tension par Enedis.

Peut-on ajouter une commande domotique sur un moteur filaire existant ?

Oui, à condition d’ajouter un module de commande compatible entre le tableau et le moteur. Des modules Yokis, Nodon ou Schneider Wiser remplacent l’interrupteur mural classique et permettent de piloter le store depuis une box domotique. La conversion ne demande pas de retoucher le câblage entre la boîte de dérivation et le moteur.
